Temiz ve Korunmuş bir Çevre için Kaçak Tespit Teknolojisi

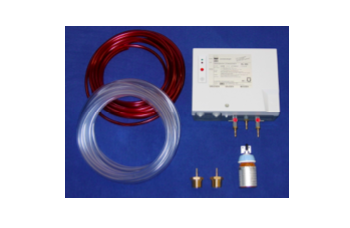

Yüksek Basınç Kaçak Dedektörü DL330

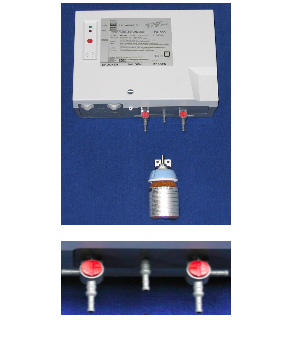

Daha çabuk ve basit fonksiyon testi için yapılmış iki adet darbe dayanıklı plastikten imal 3 yollu vana.

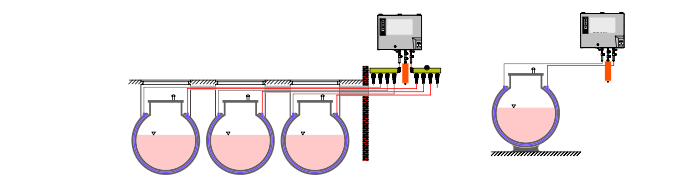

Çift cidarlı tanklarda kaçakları tespit edip haber veren kaçak tespit sistemi. DL330 Kaçak Dedektörü birden çok yer altı tankını veya bir adet yer üstü tankını monitör eder.
Cidarlardan birinde meydana gelen kaçak, depolanan ürün çevreye yayılmadan, tespit edilir ve optik ve sesli bir alarmla kullanıcıya haber verilir.
Avrupa standardı EN13160’a uygun olarak en üst düzey çevre koruması sağlayan bir SINIF I kaçak tespit sistemi.
Sıvılar :
Suyu kirleten sıvılar. Örneğin benzin, dizel, asit, sodalı su, kalorifer yakıtı
Monitör edilenler :
• Cidar arası test basıncının minimum 500mbar olduğu çift cidarlı tanklar (Ör. EN standardına uygun tanklar).
• Sadece parlama noktası 55 dereceden fazla olan sıvılar için geçirgen iç cidara sahip tanklar
Onaylar :
Almanya: Z-65.23-409
Değişik tip tüpler için bağlantı seçenekleri (Ör. 8mm. union manşon)
8 tanka kadar manifold bağlantısı
| Alarm Basıncı | Çalışma Basıncı | Tankın dibine maksimum basınç |
|---|---|---|
| 330 mbar 4.79 Psi. |
400 mbar 5.8 Psi. |
300 mbar 4.35 Psi. |
Takip Prensipi :
Kaçak dedektöründeki pompa çift cidar arasında operasyonel, sabit bir basınç yaratır.
Bir kaçak durumunda, sıkıştırılmış hava delik veya çatlaktan kaçar. Bu, depolanan yakıtın veya yeraltı suyunun çift cidar arasına girmesine mâni olur. Engellenemeyen herhangi küçük bir basınç kaybı sistem tarafından otomatikman telafi edilir. Eğer çift cidar arasından kaçan havanın hacmi, basınç pompasının sağladığı sınırlı havanın hacminden daha büyükse, basınç, alarm basıncı seviyesine düşer. Optik ve duyulabilir bir alarm harekete geçer. Kaçak dedektörüne takılı olan kuru filtre, çift cidar arasındaki sıkıştırılmış havayı kurutmaya yarar. Bu sayede cidar arasında suyun birikmesine mani olunur.
Bir yüksek basınç valfi, cidar arasında uygun olmayan seviyede bir aşırı basıncın oluşmasına mani olur.
Montaj Tavsiyeleri :
Kaçak dedektörü konsolu tehlikeli bölge tanımlamasına uyan yerlere monte edilmemelidir.
Kaçak dedektörü konsolu, uygun, koruyucu bir kutunun içerisine ve kapalı ve kuru bir odaya monte edilmelidir.
Kaçak dedektörü ile çift cidar arasına renkli, esnek ve rijit tüpler kullanılmalıdır. Kaçak dedektörü üzerindeki pratik bağlantılar, fonksiyon testlerinin kolayca ve güvenle yapılmasını sağlar. İlave alarm sinyali veren üniteler direkt olarak kaçak dedektörüne bağlanabilir. Alarm iletimi için kuru röle bağlantıları konsolun içinde mevcuttur. DL330’u hizmete alırken, çalıştırırken ve monte ederken, kaçak dedektörünün, depolama tankının ve cidarlamanın onaylarında yer alan koşullara dikkat edilmelidir.
Tüm işler eğitimli biri tarafından yapılmalıdır.
DL330 PFCM
P = Kötü hava şartlarına dayanıklı muhafaza
FC = Kuru filtre kontrolü
M = Konsol kapağında dijital basınç okuma
Mevcut İlave Seçenekler :
• Kötü hava şartlarına dayanıklı muhafaza
• Kuru filtre kontrolü
• Dijital basınç manometresi
